testbench——信号的产生

在写testbench时候，需要对各种信号根据时间进行设置。

注意所有需要输入被测试模块的信号均为reg型。

module test();

reg clk;
reg sig1, sig2, sig3, sig4, sig5;

常见信号设置方式

时钟信号一般通过forever语句设置，产生连续时钟。

initial begin
	clk = 1'b0;
	forever #5 clk = ~clk;
end

信号设置方式1：相对时间

initial begin
	sig1 = 1'b0;
	#5 sig1 = 1'b1;
	#25 sig1 = 1'b0;
	#50 sig1 = 1'b1;
end

这样赋值后，初始值为0，5ns时置为1，30ns时置为0，80ns时置为1：时间是相对时间，连续累加的。

信号设置方式2：绝对时间

initial fork
	sig2 = 1'b1;
	#5 sig2 = 1'b0;
	#30 sig2 = 1'b1;
	#42 sig2 = 1'b0;
join

这样赋值后，初始值为1，5ns时置为0，30ns时置为1，42ns时置为0：时间即信号变动的绝对时间。

信号设置方式3：混合时间

initial fork
	begin
		sig3 = 1'b0;
		#16 sig3 = 1'b1;
		#35 sig3 = 1'b0;
	end
	begin
		#56 sig3 = 1'b1;
	end
join

在每个begin-end中，时间为相对时间；多个begin-end块之间为绝对时间。该信号初始值为0，16ns置1，(16+35=)51ns置0，56ns置1。

信号设置方式4

若给信号与其他信号相关，可加入@

initial begin
	sig4 = 1'b0;
	@(posedge sig3);
		sig4 = 1'b1;
end

在sig3由0置1时，sig4发生变化。

信号设置方式5

信号需要重复一定次数，可采用repeat语句

initial begin
	sig5 = 1'b0;
	@(posedge sig3);
		repeat(4) @(negedge clk) sig5 = ~sig5;
end

仿真终止时间设定

initial #100 $finish;

总代码

module test();

reg clk;
reg sig1, sig2, sig3, sig4, sig5;

initial begin
	clk = 1'b0;
	forever #5 clk = ~clk;
end

initial begin
	sig1 = 1'b0;
	#5 sig1 = 1'b1;
	#25 sig1 = 1'b0;
	#50 sig1 = 1'b1;
end

initial fork
	sig2 = 1'b1;
	#5 sig2 = 1'b0;
	#30 sig2 = 1'b1;
	#42 sig2 = 1'b0;
join

initial fork
	begin
		sig3 = 1'b0;
		#16 sig3 = 1'b1;
		#35 sig3 = 1'b0;
	end
	begin
		#56 sig3 = 1'b1;
	end
join

initial begin
	sig4 = 1'b0;
	@(posedge sig3);
		sig4 = 1'b1;
end

initial begin
	sig5 = 1'b0;
	@(posedge sig3);
		repeat(4) @(negedge clk) sig5 = ~sig5;
end

initial #100 $finish;
endmodule

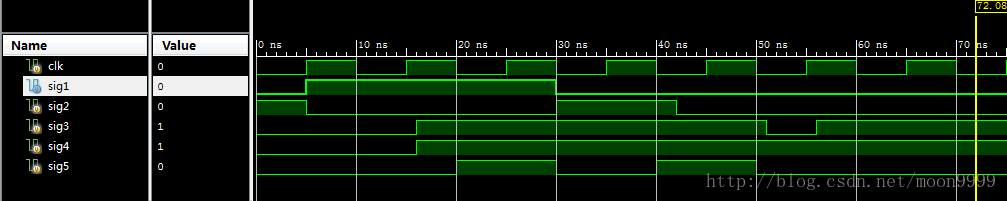

波形图验证
