使用HiBurn烧录鸿蒙.bin文件到Hi3861芯片
鸿蒙官方文档的“Hi3861开发板第一个示例程序”中描述了如何使用DevEco Device Tool工具烧录二进制文件到Hi3861芯片;
本文将介绍如何使用HiBurn工具烧录鸿蒙的.bin文件到Hi3861芯片。
获取HiBurn工具
DevEco Device Tool是一个VSCode的插件,它是一个.vsix文件,这个文件其实是一个zip压缩文件。你可以在git bash或者将它拷贝到Linux环境中,再使用file命令识别出来:
$ file DevEcoDeviceTool-1.0.0.vsix
DevEcoDeviceTool-1.0.0.vsix: Zip archive data, at least v2.0 to extract
将它重命名之后,可以使用一般的压缩解压软件将它打开,并将它解压开来。
解压之后,可以在extensiondeveco ools
子目录中找到一个文件名为 HiBurn.exe 的文件,可以从本文的附件中直接下载 HiBurn.zip 解压。
使用HiBurn烧写.bin文件到Hi3861
Win10系统执行前需要右键“属性”->解除锁定,否则会系统默认会报安全警告,不允许执行。
双击单开后,界面如下:
-
点界面左上角的Setting->Com settings进入串口参数设置界面;
-

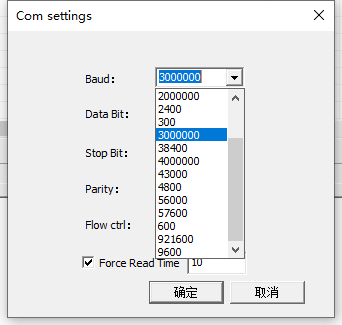

串口参数设置界面上,Baud为波特率,默认115200,可以选择921600,2000000,或者 3000000(实测最快支持的值),其他参数保持默认,点“确定”保存;
-
根据设备管理器,选择正确的COM口,例如我的开发板是COM8,如果是打开程序之后才插串口线的,可以点一下“Refresh”刷新串口下拉框的可选项;
-
点“Select file”弹出文件选择对话框,选择编译生成的allinone.bin文件,这个bin其实是多个bin合并的文件,从命名上也能看得出来,例如,我选择的Z:harmonyosopenharmonyoutwifiiotHi3861_wifiiot_app_allinone.bin
-
勾选“Auto burn”,自动下载多个bin文件,到这里,配置完毕,应如下图;
-
点击Connect,连接串口设备,这时HiBurn会打开串口设备,并尝试开始烧写,需要确保没有其他程序占用串口设备(烧写之前可能正在用超级终端或串口助手查看串口日志,需要确保其他软件已经关闭了当前使用的串口);
-
复位设备,按开发板的RESET按键;
-
等待输出框出现三个
==========================================
以及上方均出现successful,即说明烧录成功;
和 DevEco Device Tool方式对比
使用HiBurn烧录相对于使用DevEco Device Tool烧录而言,好处主要有以下几点:
-
不依赖VSCode,你可以不用安装VSCode、nodejs、JDK、以及一些npm包;
-
下载速度更快,HiBurn.exe最大波特率可以设置到3000000,而DevEco Device Tool最大只能为921600,是它的三倍;
HiBurn方式烧录目前的缺点主要是:
- 需要手动点Disconnect主动断开连接,否则默认会重复下载;烧录成功后,如果你不断开串口,并且再次按了一下RESET按键,你会发现,它又烧录了一遍。
