listview嵌套gridview，并实现grid元素部分显示以及点击展开与折叠

原文链接：http://blog.csdn.net/duguju/article/details/49538341

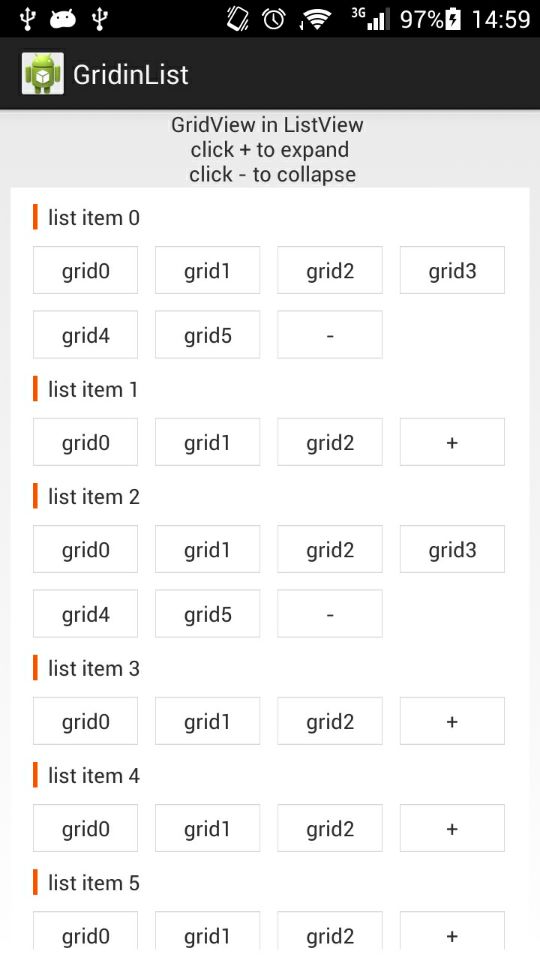

    有时我们需要用GridView显示目录列表，有时甚至是二级的，即listview每一个item里面又各自嵌入一个gridview，但是当二级目录（数据条目）的数量过多时，界面会比较臃肿，这时我们就想要有类似展开与折叠的效果，作者采用的策略是数据分段的分别显示，其中对于显示边界（处于限制显示数目的特定位置）的控件要有数据的动态更新和点击判断操作。效果如图：

具体实现：

一、Activity界面

package com.example.gridinlist;

import java.util.Vector;

import android.app.Activity;
import android.os.Bundle;
import android.widget.ListView;

public class MainActivity extends Activity {

    private ListView listView;
    private MyAdapter adapter;
    private Vector<String> stringVector = new Vector<String>();

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        initView();
    }

    private void initView() {
        listView = (ListView) findViewById(R.id.list);
        adapter = new MyAdapter(this, this.getLayoutInflater(), stringVector);

        stringVector.add("0");
        stringVector.add("1");
        stringVector.add("2");
        stringVector.add("3");
        stringVector.add("4");
        stringVector.add("5");

        listView.setAdapter(adapter);
    }
}

    主Activity，里面只有一个textview（标题）和listview（主体），其中Listview的适配器MyAdapter是自写的（也是实现效果的主要逻辑代码）。

    这里我们直传给MyAdapter一个字符串向量，为了简便，不管一级还是二级目录都是用的这一个向量（实际中每个二级子向量应该都是不同的），用户可根据需求自行添加或修改（也可以使用Parcel将其封装为一个二级的数据类型，具体不再赘述）。

Activity布局文件

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context="${relativePackage}.${activityClass}" >

    <TextView
        android:id="@+id/title"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:gravity="center_horizontal"
        android:layout_centerHorizontal="true"
        android:text="@string/hello_world" />

    <ListView
         android:id="@+id/list"
         android:layout_width="fill_parent"
         android:layout_height="fill_parent"
         android:layout_marginLeft="7dip"
         android:layout_marginRight="7dip"
         android:layout_marginBottom="7dip"
         android:layout_below="@+id/title"
         android:cacheColorHint="#00000000"
         android:drawSelectorOnTop="false"
         android:listSelector="#00000000"
         android:scrollbars="none"
         android:scrollingCache="true"
         android:drawingCacheQuality="low"
         android:divider="#00000000"
         android:dividerHeight="0dip"
         android:fadingEdgeLength="0.0sp"
    />


</RelativeLayout>

二、自写的istview的Adapter（关键代码）

package com.example.gridinlist;

import java.util.ArrayList;
import java.util.HashMap;
import java.util.Vector;
import android.annotation.SuppressLint;
import android.content.Context;
import android.database.DataSetObserver;
import android.util.Log;
import android.view.LayoutInflater;
import android.view.View;
import android.view.ViewGroup;
import android.widget.AdapterView;
import android.widget.AdapterView.OnItemClickListener;
import android.widget.BaseAdapter;
import android.widget.GridView;
import android.widget.SimpleAdapter;
import android.widget.TextView;
import android.widget.Toast;

public class MyAdapter extends BaseAdapter
{
    private static final String TAG = "MyAdapter";
    private LayoutInflater inflater;
    private Context context;
    private Vector<String> vector;
    private int numGridShowLimit = 4; //Gridview限定显示数目

    /**
     * 搜索Adapter初始化
     */
    public MyAdapter(Context context,LayoutInflater inflater,Vector<String> vector)
    {
        this.context = context;
        this.inflater = inflater;
        this.vector = vector;
    }

    /**
     * 初始化View
     */
    private static class ViewHolder
    {
        private TextView  titleTextView;
        private GridView  contentGridView;
        private GridView  contentMoreGridView;
    }

    /**
     * 添加数据
     */
    @SuppressLint("InflateParams")
    @Override
    public View getView(int position, View convertView, ViewGroup parent)
    {
        final ViewHolder viewHolder;
        if( convertView == null )
        {
            convertView = inflater.inflate(R.layout.adapter_listview,null);
            viewHolder = new ViewHolder();
            viewHolder.titleTextView  = (TextView) convertView.findViewById(R.id.list_txt_title);
            viewHolder.contentGridView = (GridView) convertView.findViewById(R.id.list_grid);
            viewHolder.contentMoreGridView = (GridView) convertView.findViewById(R.id.list_grid_more);
            convertView.setTag(viewHolder);
        }
        else viewHolder = (ViewHolder) convertView.getTag();

        try
        {
            if(vector != null && vector.size() > 0)
            {
                final String category = vector.get(position);
                if(category != null)
                {
                    viewHolder.titleTextView.setText("list item "+category);
                }

                if (vector.size() > 0) {
                    final ArrayList<HashMap<String, Object>> categoryList = new ArrayList<HashMap<String, Object>>();
                    final ArrayList<HashMap<String, Object>> categorySubList1 = new ArrayList<HashMap<String, Object>>();
                    final ArrayList<HashMap<String, Object>> categorySubList2 = new ArrayList<HashMap<String, Object>>();
                    //先封装整个数据向量到categoryList
                    if (vector != null && vector.size() > 0) {
                        for (int i = 0; i < vector.size(); i++) {
                            String o = vector.get(i);
                            if (o != null) {
                                HashMap<String, Object> map = new HashMap<String, Object>();
                                map.put("ItemText", "grid" + o);
                                categoryList.add(map);
                            }
                        }
                    }
                    final int mypos = position;

                    //当数据向量长度大于限定显示的grid数目时，将整个数据向量分成两段
                    if (vector.size() > numGridShowLimit) {

                        //封装前段数据到categorySubList1
                        for (int i = 0; i < numGridShowLimit; i++) {
                            String o = vector.get(i);
                            if (o != null) {
                                if (i==numGridShowLimit-1) {
                                    HashMap<String, Object> map = new HashMap<String, Object>();
                                    if (viewHolder.contentMoreGridView.getVisibility()==View.GONE) {
                                        //若处于折叠状态则将限定数目的位置的数据修改为“+”（用于点击展开）
                                        map.put("ItemText", "" + "+");
                                    }else {
                                        //若处于展开状态则限定数目的位置的数据正常显示
                                        map.put("ItemText", "grid" + o);
                                    }
                                    categorySubList1.add(map);
                                }else {
                                    HashMap<String, Object> map = new HashMap<String, Object>();
                                    map.put("ItemText", "grid" + o);
                                    categorySubList1.add(map);
                                }

                            }
                        }

                        //封装后段数据到categorySubList2
                        for (int i = numGridShowLimit; i < vector.size(); i++) {
                            String o = vector.get(i);
                            if (o != null) {
                                HashMap<String, Object> map = new HashMap<String, Object>();
                                map.put("ItemText", "grid" + o);
                                categorySubList2.add(map);
                            }
                        }
                        HashMap<String, Object> map = new HashMap<String, Object>();
                        map.put("ItemText", "-"); //在第二段的最后添加一个“-”数据（用于点击折叠）
                        categorySubList2.add(map);

                        //创建第一部分GridView的adapter
                        final SimpleAdapter simpleAdapter1 = new SimpleAdapter(context, categorySubList1,
                                R.layout.adapter_gridview,
                                new String[] { "ItemText" }, // 对应map的Key
                                new int[] { R.id.ItemText }); // 对应R的Id
                        viewHolder.contentGridView.setAdapter(simpleAdapter1);

                        //创建第二部分GridView的adapter
                        final SimpleAdapter simpleAdapter2 = new SimpleAdapter(context, categorySubList2,
                                R.layout.adapter_gridview,
                                new String[] { "ItemText" }, // 对应map的Key
                                new int[] { R.id.ItemText }); // 对应R的Id
                        viewHolder.contentMoreGridView.setAdapter(simpleAdapter2);

                        //设置第二部分GridView的adapter中的具体item点击事件
                        viewHolder.contentMoreGridView.setOnItemClickListener(new OnItemClickListener() {
                            public void onItemClick(AdapterView<?> AdapterView, View view,int pos, long row) {
                                if (categoryList.size()>numGridShowLimit && pos==categoryList.size()-numGridShowLimit) {
                                    //若点击末尾的“-”，则将gridview折叠，并修改第一部分最后位置为“+”（可展开状态）
                                    View rel =  (View) viewHolder.contentGridView.getChildAt(numGridShowLimit-1);
                                    TextView tv =  (TextView) rel.findViewById(R.id.ItemText);
                                    tv.setText("+");
                                    viewHolder.contentMoreGridView.setVisibility(View.GONE);
                                }else {
                                    view.setTag(mypos*100+numGridShowLimit+pos);
                                    Toast.makeText(context, " list position:"+ mypos+"
grid position:"+pos, Toast.LENGTH_SHORT).show();
                                }
                            }
                        });
                    }
                    else {
                        //若数据向量数目不大于限定的显示数目，则正常创建第一部分GridView的adapter（直接使用整体数据categoryList）
                        final SimpleAdapter simpleAdapter = new SimpleAdapter(context, categoryList,
                                R.layout.adapter_gridview,
                                new String[] { "ItemText" }, // 对应map的Key
                                new int[] { R.id.ItemText }); // 对应R的Id
                        viewHolder.contentGridView.setAdapter(simpleAdapter);
                    }

                    //设置第一部分GridView的adapter中的具体item点击事件
                    viewHolder.contentGridView.setOnItemClickListener(new OnItemClickListener() {
                        public void onItemClick(AdapterView<?> AdapterView, View view,int pos, long row) {
                            if (categoryList.size()>numGridShowLimit && pos==numGridShowLimit-1) {
                                TextView tv =  (TextView) view.findViewById(R.id.ItemText);
                                String content = tv.getText().toString();
                                if (content.equals("+")) {
                                    //若点击“+”，则进行展开操作，即显示第二部分gridview，并修改最后位置为“+”
                                    tv.setText("grid"+vector.get(numGridShowLimit-1));
                                    viewHolder.contentMoreGridView.setVisibility(View.VISIBLE);
                                }else {
                                    view.setTag(mypos*100+pos);
                                    Toast.makeText(context, " list position:"+ mypos+"
grid position:"+pos, Toast.LENGTH_SHORT).show();
                                }
                            }else {
                                view.setTag(mypos*100+pos);
                                Toast.makeText(context, " list position:"+ mypos+"
grid position:"+pos, Toast.LENGTH_SHORT).show();
                            }
                        }
                    });
                }
            }
        }
        catch (Exception e)
        {
            e.printStackTrace();
            Log.e(TAG, "Exception");
        }

        return convertView;
    }

    @Override
    public int getCount()
    {
        return vector.size();
    }

    @Override
    public Object getItem(int position) {
        return null;
    }

    @Override
    public long getItemId(int position) {
        return 0;
    }

    @Override
    public void unregisterDataSetObserver(DataSetObserver observer)
    {
         if (observer != null) {
             super.unregisterDataSetObserver(observer);
         }
    }
}

    具体步骤请看代码中的注释，需要注意的是，里面的GridView使用的是自写的控件，因为若使用Android自带的GridView，会出现在ListView中只显示一行grid的情况，这是因为ListView无法动态获取GridView的数目而无法确定它的高度，因此默认认为只有一行数据。

解决方法是：在自写的GridView里面，需要重写onMeasure方法，这样就可以得到GridView的高度了，代码如下：

package com.example.gridinlist;

import android.widget.GridView;

public class MyGridView extends GridView
{
    public MyGridView(android.content.Context context,
            android.util.AttributeSet attrs)
    {
        super(context, attrs);
    }

    /**
     * 重写的onMeasure方法
     */
    public void onMeasure(int widthMeasureSpec, int heightMeasureSpec)
    {
        int expandSpec = MeasureSpec.makeMeasureSpec(Integer.MAX_VALUE >> 2,
                MeasureSpec.AT_MOST);
        super.onMeasure(widthMeasureSpec, expandSpec);

    }

}

ListView的item布局文件：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="fill_parent"
    android:layout_height="wrap_content"
    android:layout_marginTop="1dip"
    android:layout_marginBottom="1dip"
    android:orientation="vertical"
    android:baselineAligned="false"
    android:background="#ffffff"
>

    <RelativeLayout
        android:id="@+id/list_rel"
        android:layout_width="fill_parent"
        android:layout_height="wrap_content"
        android:layout_marginTop="10dip"
        android:layout_marginBottom="10dip"
    >

        <ImageView
            android:id="@+id/list_img_icon"
            android:layout_width="3dip"
            android:layout_height="17dip"
            android:layout_marginLeft="15dip"
            android:contentDescription="@null"
            android:scaleType="fitXY"
            android:layout_centerVertical="true"
            android:src="@drawable/selected_orange"
            android:visibility="visible" />

        <TextView
            android:id="@+id/list_txt_title"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_toRightOf="@+id/list_img_icon"
            android:layout_marginLeft="7dip"
            android:layout_marginRight="7dip"
            android:gravity="center"
            android:layout_centerVertical="true"
            android:singleLine="true"
        />

    </RelativeLayout>

    <com.example.gridinlist.MyGridView
        android:id="@+id/list_grid"
        android:layout_width="fill_parent"
        android:layout_height="fill_parent"
        android:layout_marginBottom="1dip"
        android:columnWidth="70dip"
        android:horizontalSpacing="10dip"
        android:verticalSpacing="10dip"
        android:listSelector="@android:color/transparent"
        android:numColumns="4"
        android:paddingLeft="15dip"
        android:paddingRight="15dip"
        android:scrollbars="none"
        android:stretchMode="columnWidth"
        android:visibility="visible" >
    </com.example.gridinlist.MyGridView>

    <com.example.gridinlist.MyGridView
        android:id="@+id/list_grid_more"
        android:layout_width="fill_parent"
        android:layout_height="fill_parent"
        android:layout_marginTop="10dip"
        android:layout_marginBottom="1dip"
        android:columnWidth="70dip"
        android:horizontalSpacing="10dip"
        android:verticalSpacing="10dip"
        android:listSelector="@android:color/transparent"
        android:numColumns="4"
        android:paddingLeft="15dip"
        android:paddingRight="15dip"
        android:scrollbars="none"
        android:stretchMode="columnWidth"
        android:visibility="gone" >
    </com.example.gridinlist.MyGridView>

</LinearLayout>

里面包含一个标题，以及两个自写的GridView（一个显示前面部分，另一个显示剩下的，点击展开与折叠其实就是第二个GridView的显示与隐藏）

GridView的item布局文件：

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent" >

    <TextView
        android:id="@+id/ItemText"
        android:layout_width="70dip"
        android:layout_height="32dip"
        android:background="@drawable/btn_txt_bg"
        android:text=""
        android:gravity="center"
        />

</RelativeLayout>

只是简单的一个TextView，用户想扩展或丰富可自行修改。

代码下载连接：http://download.csdn.net/detail/duguju/9233759
