  • UML 类图关系(继承,实现,依赖,关联,聚合,组合)

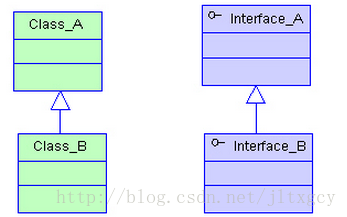

    1、继承(is-a)

         指的是一个类(称为子类、子接口)继承另外的一个类(称为父类、父接口)的功能。并能够添加它自己的新功能的能力,继承是类与类或者接口与接口之间最常见的关系;在Java中此类关系通过keywordextends明白标识,在设计时一般没有争议性;




    2、实现

         指的是一个class类实现interface接口(能够是多个)的功能;实现是类与接口之间最常见的关系。在Java中此类关系通过keywordimplements明白标识,在设计时一般没有争议性;

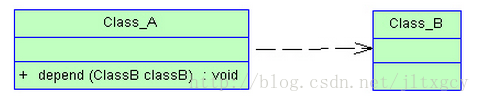

    3、依赖(uses-a)

         能够简单的理解,就是一个类A使用到了还有一个类B,而这样的使用关系是具有偶然性的、、暂时性的、很弱的,可是B类的变化会影响到A。表如今代码层面,为类B作为參数被类A在某个method方法中使用;




    4、关联

          他体现的是两个类、或者类与接口之间语义级别的一种强依赖关系。表如今代码层面,为被关联类B以类属性的形式出如今关联类A中。

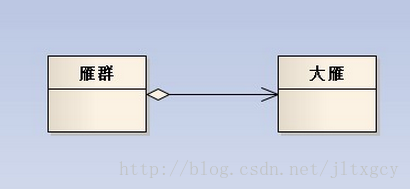

    5、聚合(has-a)

         聚合是关联关系的一种特例。他体现的是总体与部分、拥有的关系。比方雁群和大,可是即使雁群没有了,大也存在。大雁不会由于它们的群主将雁群解散而无法生存。

    表如今代码层面,例如以下:



         雁群类:

        public  class GooseGroup
        {
            public Goose goose;


            public GooseGroup(Goose goose)
            {
                this.goose = goose;
            }
        }

    6、组合(contains-a)

          组合也是关联关系的一种特例,这样的关系比聚合更强,也称为强聚合。

    比方大雁和翅膀,雁翅就无法脱离大雁而单独生存。表如今代码层面例如以下:

         大雁类:

        public class Goose
        {
            public Wings wings;

            public Goose()
            {
                wings=new Wings();
            }
        }

    7.综合比較

         这几种关系都是语义级别的。所以从代码层面并不能全然区分各种关系;但总的来说,后几种关系所表现的强弱程度依次为:组合>聚合>关联>依赖。
