AWTK 在 STM32H743 上的移植笔记(集成RTOS和文件系统)

STM32H743 移植笔记

本项目除了实现基本功能的移植外，还提供了如下功能：

• 集成实时操作系统 (RTOS)（腾讯的 TinyOS)
• 集成 FATFS 文件系统，访问 SD 卡的数据。
• 实现从文件系统加载应用程序的资源。

1. 介绍

在移植的时候，不管是什么板子，拿到板子的资料后，先找一个带有显示功能的最简示例。以这个最简示例为模板，加入 AWTK 相关代码再进行移植。本文中使用开发板提供的 SD 卡的例子，具体位置在：

阿波罗 STM32H743 资料盘 (A 盘）4，程序源码、2，标准例程-HAL 库版本、实验 42 FATFS 实验

这是一个 Keil 工程，在移植之前，先确保该工程能够正常编译、下载和运行。

2. 将 awtk 项目取到当前目录

• 从 github 上获取源码

git clone https://github.com/zlgopen/awtk.git

• 确保 awtk 是在当前目录中。

drwxr-xr-x 1 Admin 197121     0 5 月   4 21:50 awtk/
drwxr-xr-x 1 Admin 197121     0 5 月   4 19:06 CORE/

3. 在当前目前创建 awtk-port 子目录

drwxr-xr-x 1 Admin 197121     0 5 月   4 21:50 awtk/
drwxr-xr-x 1 Admin 197121     0 5 月   4 21:50 awtk-port/
drwxr-xr-x 1 Admin 197121     0 5 月   4 19:06 CORE/

4. 创建配置文件 awtk-port/awtk_config.h

-rw-r--r-- 1 Admin 197121 2011 5 月   4 21:50 awtk_config.h

在创建配置文件时，以 awtk/src/base/awtk_config_sample.h 为蓝本，并参考类似平台的配置文件：

对于中端平台 (Cortex M4/M7)，典型的配置如下：

/**
 * 嵌入式系统有自己的 main 函数时，请定义本宏。
 *
 */
#define USE_GUI_MAIN 1

/**
 * 如果支持 png/jpeg 图片，请定义本宏
 *
 */
#define WITH_STB_IMAGE 1

/**
 * 如果支持 Truetype 字体，请定义本宏
 *
 */
#define WITH_STB_FONT 1

/**
 * 如果定义本宏，使用标准的 UNICODE 换行算法，除非资源极为有限，请定义本宏。
 *
 */
#define WITH_UNICODE_BREAK 1

/**
 * 如果定义本宏，将图片解码成 BGRA8888 格式，否则解码成 RGBA8888 的格式。
 *
 */
#define WITH_BITMAP_BGRA 1

/**
 * 如果定义本宏，将不透明的 PNG 图片解码成 BGR565 格式，建议定义。
 *
 */
#define WITH_BITMAP_BGR565 1

/**
 * 如果 FLASH 空间较小，不足以放大字体文件时，请定义本宏
 *
 */
#define WITH_MINI_FONT 1

/**
 * 如果启用 STM32 G2D 硬件加速，请定义本宏
 *
 */
#define WITH_STM32_G2D 1

/**
 * 如果启用 VGCANVAS，而且没有 OpenGL 硬件加速，请定义本宏
 *
 */
#define WITH_NANOVG_AGGE 1

/**
 * 如果启用 VGCANVAS，请定义本宏
 *
 */
#define WITH_VGCANVAS 1

/**
 * 如果启用竖屏，请定义本宏
 *
 */
//#define WITH_LCD_PORTRAIT 1

/**
 * 启用输入法，但不想启用联想功能，请定义本宏。
 *
 */
#define WITHOUT_SUGGEST_WORDS 1

#define WITH_IME_NULL 1

5. 加入 AWTK 的源文件

AWTK 的源文件很多，而且不同的平台，加入的文件有所不同，导致加文件的过程非常痛苦。为此，我把 cortex m4/m7 需要的文件，放到 files/files_m47.txt 文件中，并本生成 keil 需要的 xml 格式，放到 files/files_m47.xml 中。自己创建项目时，把 files/files_m47.xml 中的内容放到 USER/awtk.uvprojx 即可。

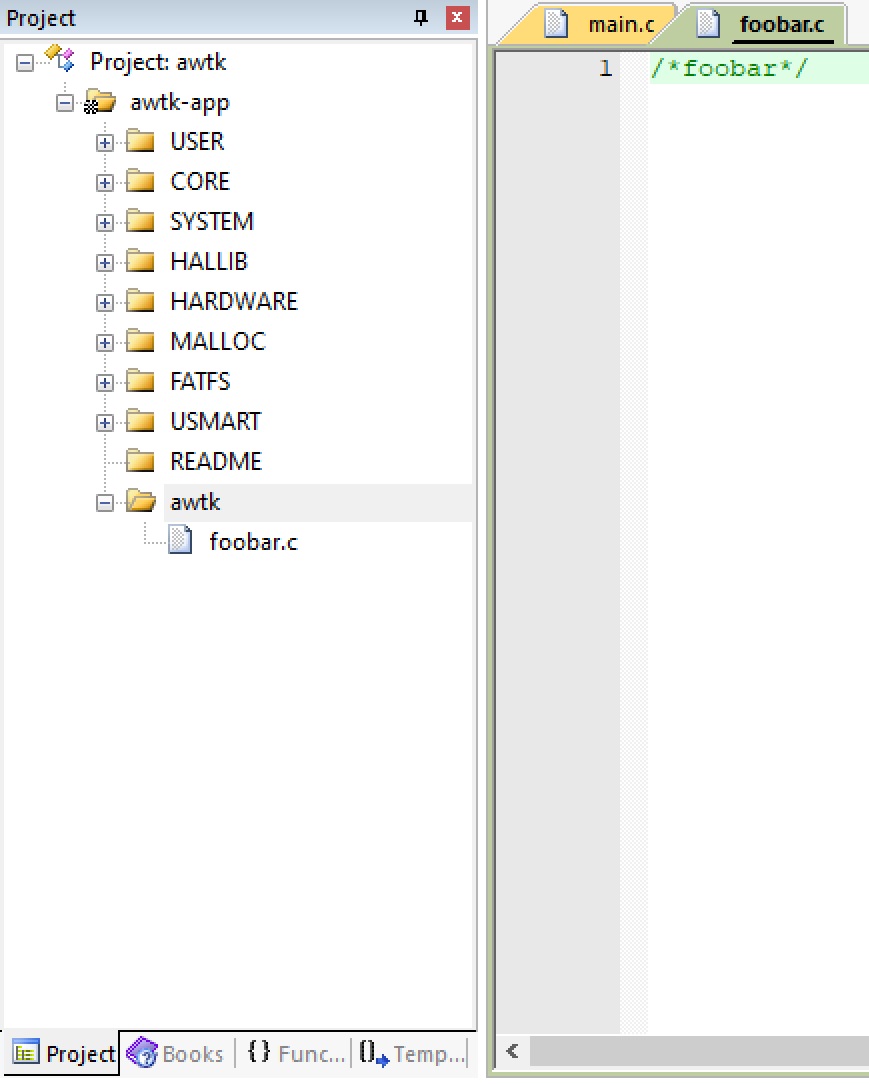

如果不知道放到 USER/awtk.uvprojx 中哪个位置，可以先在 keil 中创建一个 Group，名为 awtk，并添加一个 foobar.c 的文件：

在 foobar.c 中随便写点内容，如注释之类的东西。

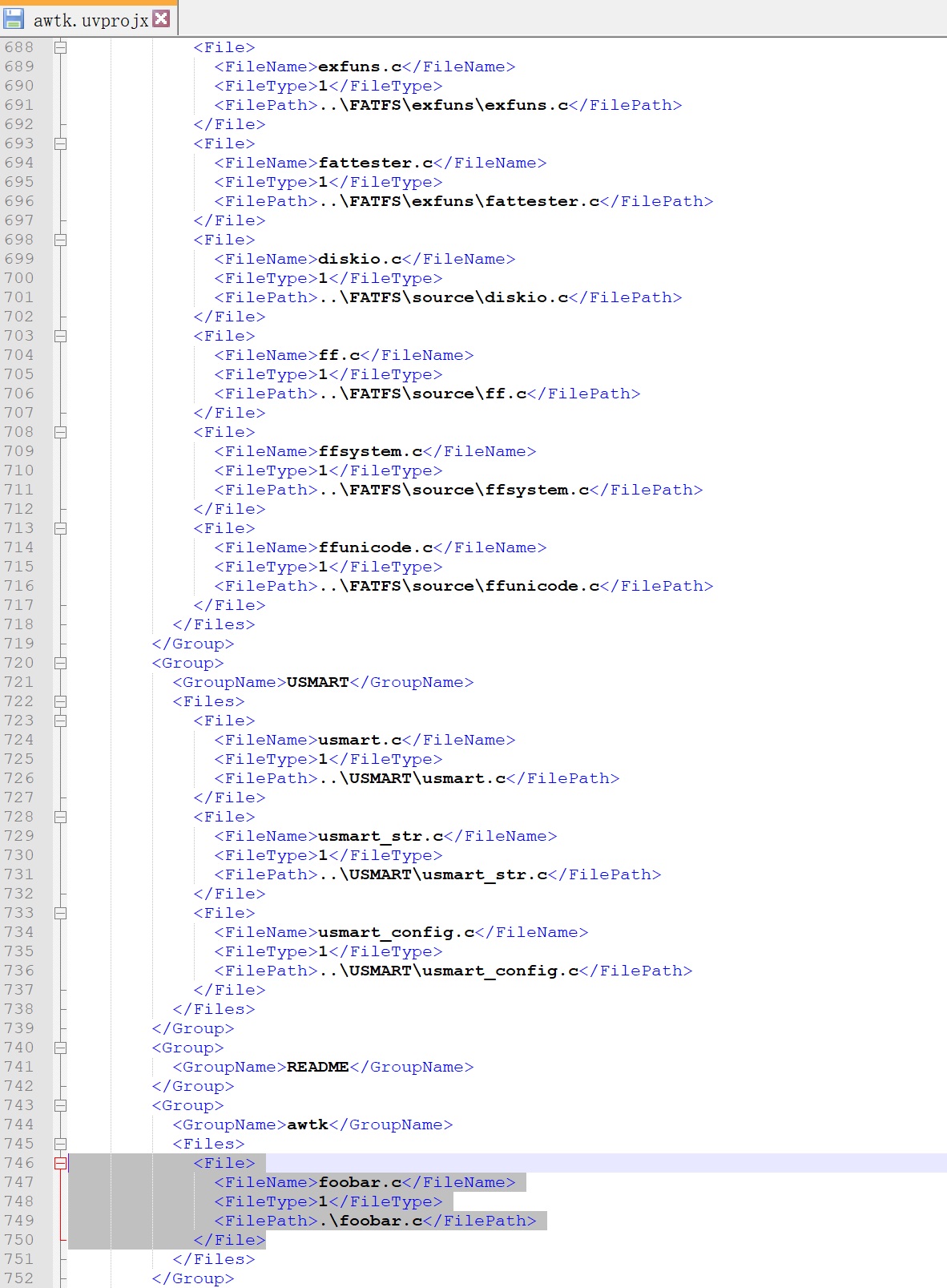

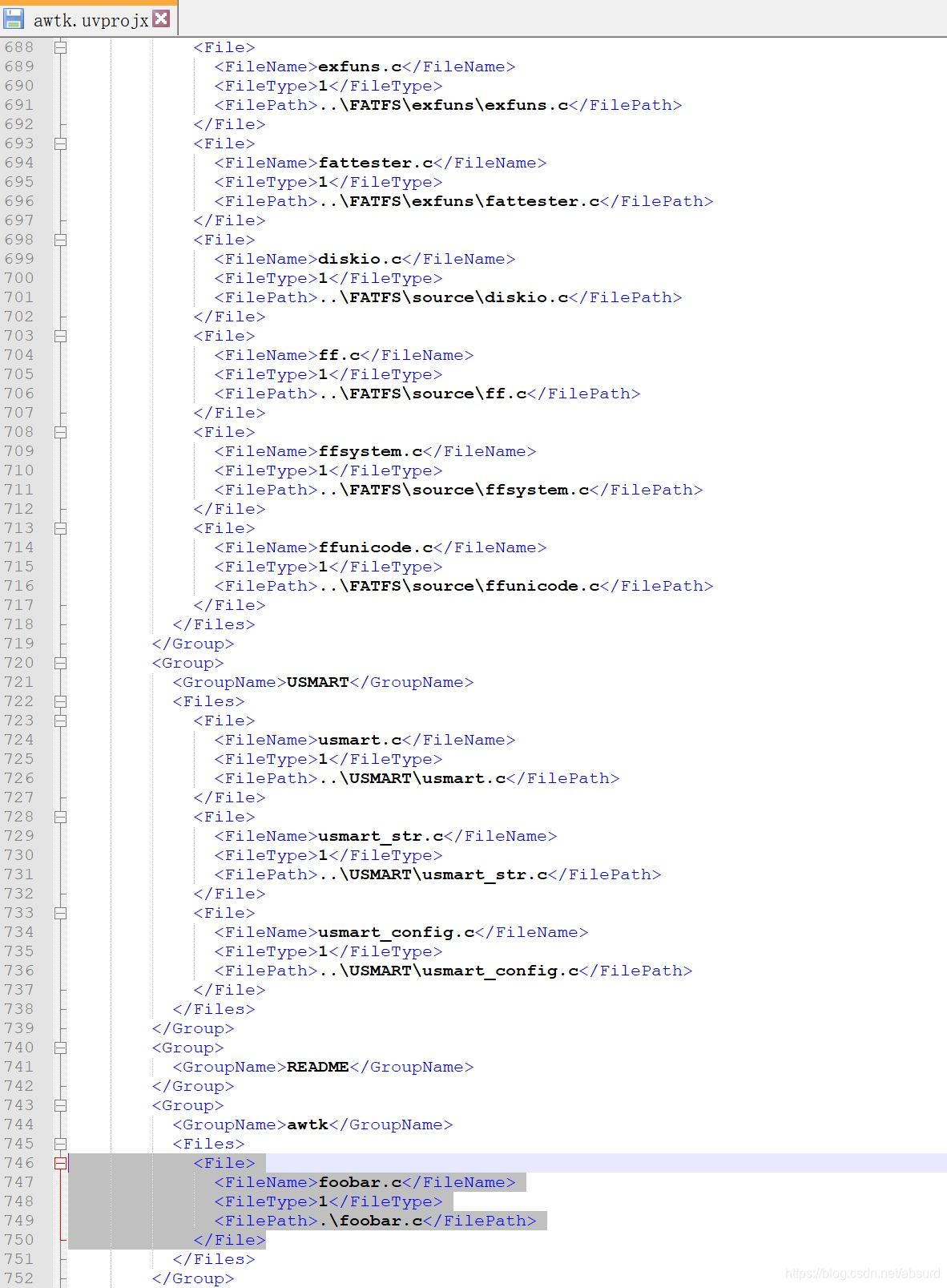

保存并关闭项目，用 notepad++等编辑器打开 USER/awtk.uvprojx，找到 foobar.c 的位置：

用 files/files_m47.xml 中的内容替换选中部分的内容，保存文件并退出。

如果 awtk.uvprojx 文件不是在 Project（或其它名字）子目录下，而是项目根目录下（和 awtk 并列），则需要编辑 files/files_m47.xml，把 …awtk 替换成 .awtk。

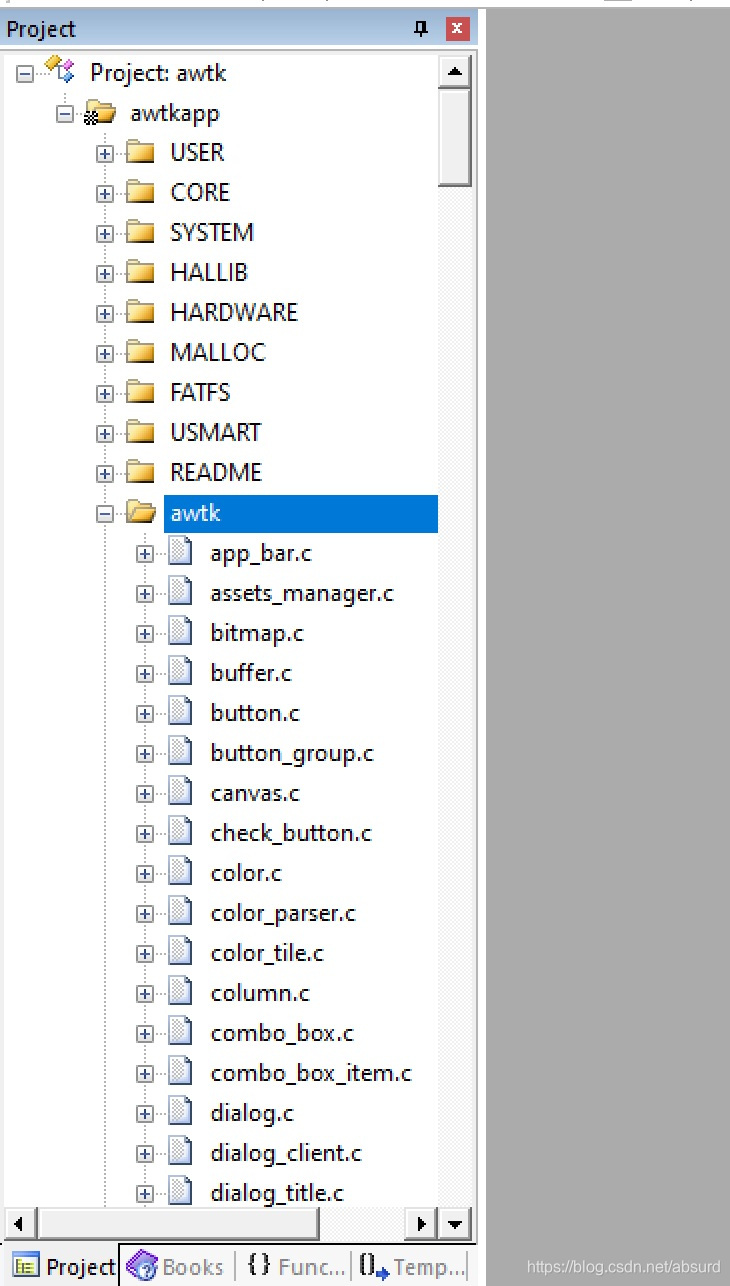

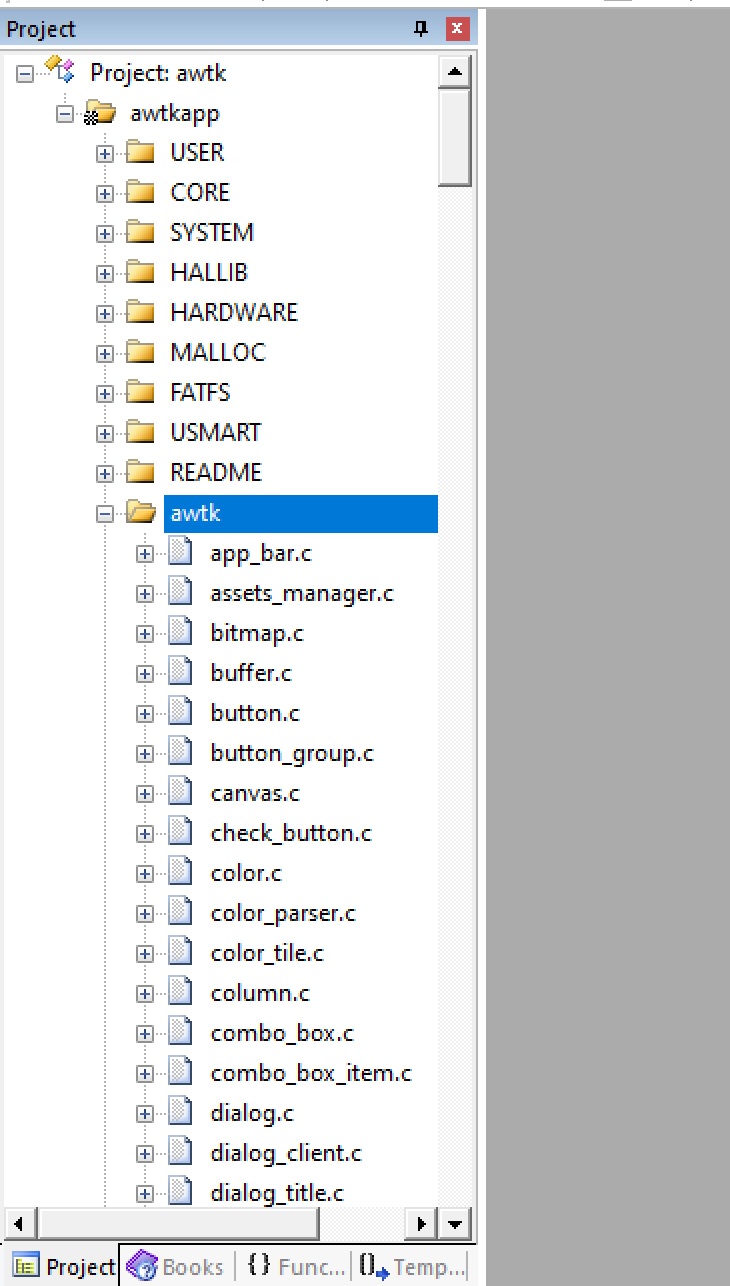

用 keil 重新打开工程文件 awtk.uvprojx，我们可以看到文件已经加入：

6. 配置 keil 工程

• 定义宏 HAS_AWTK_CONFIG

• 增加头文件路径

..awtksrcext_widgets;..awtk;..awtksrc;..awtk3rd;..awtk3rd
anovgase;..awtk3rd
anovg;..awtk3rdagge;..awtk3rdlibunibreak;..awtk-port

• Misc Controls 中加上–gnu 标志。

• 不要勾选 c99，否则 C++编译不了。

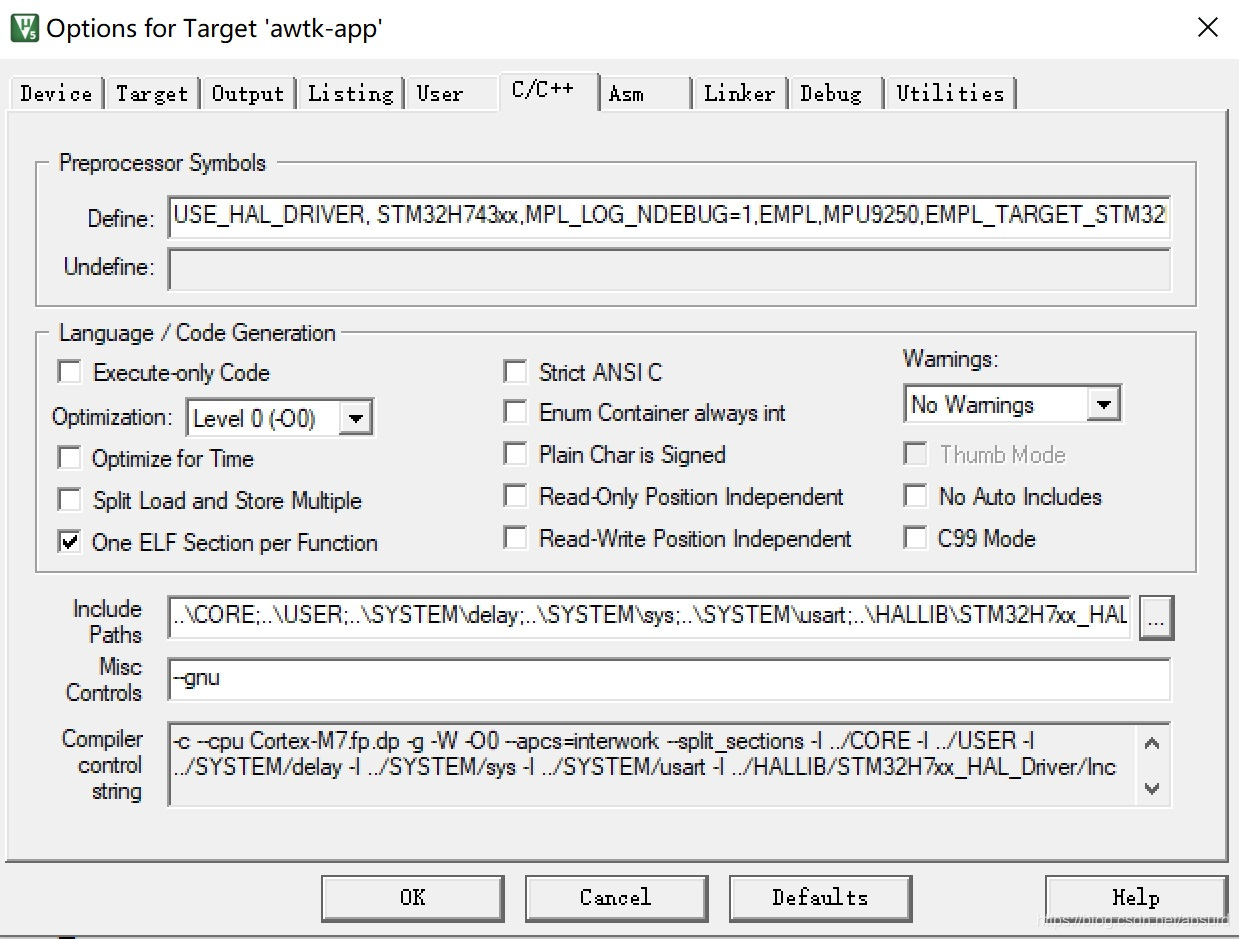

设置界面的效果如下：

修改 stm32h7xx_it.c，去掉 SysTick_Handler 的定义。

#if 0
/**
  * @brief  This function handles SysTick Handler.
  * @param  None
  * @retval None
  */
void SysTick_Handler(void)
{
  HAL_IncTick();

}
#endif

7. 加入硬件平台相关的文件

编译一下，可以发现，编译没有问题，但是链接时有几个函数找不到。

linking...
..OBJTemplate.axf: Error: L6218E: Undefined symbol sleep_ms (referred from main_loop.o).
..OBJTemplate.axf: Error: L6218E: Undefined symbol main_loop_init (referred from awtk_global.o).
..OBJTemplate.axf: Error: L6218E: Undefined symbol platform_prepare (referred from awtk_global.o).
..OBJTemplate.axf: Error: L6218E: Undefined symbol get_time_ms64 (referred from time_now.o).
Not enough information to list image symbols.
Not enough information to list load addresses in the image map.
Finished: 2 information, 0 warning and 4 error messages.
"..OBJTemplate.axf" - 4 Error(s), 0 Warning(s).
Target not created.
Build Time Elapsed:  00:00:09

现在我们在 awtk-port 目录中，加入以下几个文件。

后面写的硬件平台相关的代码，都会放到下面的文件中。这里先把框架写好，后面再来完善：

assert.c   lcd_impl.c  main_loop_impl.c  platform.c  sys_tick.c

7.1. assert.c

开始移植的时，经常出现 assert，缺省 assert 的实现，触发 assert 时不知道 assert 的位置。为此我们可以自己实现一个 assert 函数，以方便调试时定位：

#include "tkc/types_def.h"

__attribute__((weak, noreturn)) void __aeabi_assert(const char* expr, const char* file, int line) {
  for (;;)
    ;
}

7.2. lcd_impl.c

lcd_impl.c 用于实现 lcd 接口，m4/m7 内存都比较大，通常使用 double framebuffer，我们先把框架实现好，后面根据平台实际情况进行完善

#include "base/lcd.h"
#include "tkc/mem.h"
#include "lcd/lcd_mem_bgr565.h"
#include "lcd/lcd_mem_bgra8888.h"

static uint8_t* s_framebuffers[2];

lcd_t* lcd_impl_create(wh_t w, wh_t h) {
  lcd_t* lcd = NULL;


#if LCD_PIXFORMAT==LCD_PIXFORMAT_ARGB8888
  lcd = lcd_mem_bgra8888_create_double_fb(w, h, s_framebuffers[0], s_framebuffers[1]);
#else
  lcd = lcd_mem_bgr565_create_double_fb(w, h, s_framebuffers[0], s_framebuffers[1]);
#endif /*LCD_PIXFORMAT*/

  return lcd;
}

7.3. main_loop_impl.c

main_loop_impl.c 主要负责各种事件的分发，这里使用 main_loop_raw.inc 来实现具体功能，提供 dispatch_input_events 函数用于读取和分发触屏和按键事件即可。

#include "main_loop/main_loop_simple.h"

uint8_t platform_disaptch_input(main_loop_t* loop) {
  /*TODO*/

  return 0;
}

lcd_t* platform_create_lcd(wh_t w, wh_t h) {
  return NULL;
}

#include "main_loop/main_loop_raw.inc"

7.4. systick.c

用于启动 systick，提供 OS 调度和时间相关功能。

void sys_tick_init(int SYSCLK)
{
  /*TODO*/
}

7.5. platform.c

主要负责 heap 内存的初始化，请根据平台实际情况调整 MEM2_MAX_SIZE 的大小。

在裸系统的平台中，内存主要分为几种用途：

• 栈
• 堆
• 驱动
• 全局变量。

请根据具体情况进行分配和调整。

#include "delay.h"
#include "tkc/mem.h"
#include "base/timer.h"
#include "tkc/platform.h"

#define MEM2_MAX_SIZE 8 * 1024 * 1024
#define MEM2_ADDR (uint8_t*)0XC0000000 + 2 * 1024 * 1024

ret_t platform_prepare(void) {
  static bool_t inited = FALSE;

  if (!inited) {
    inited = TRUE;
    tk_mem_init(MEM2_ADDR, MEM2_MAX_SIZE);
  }

  return RET_OK;
}

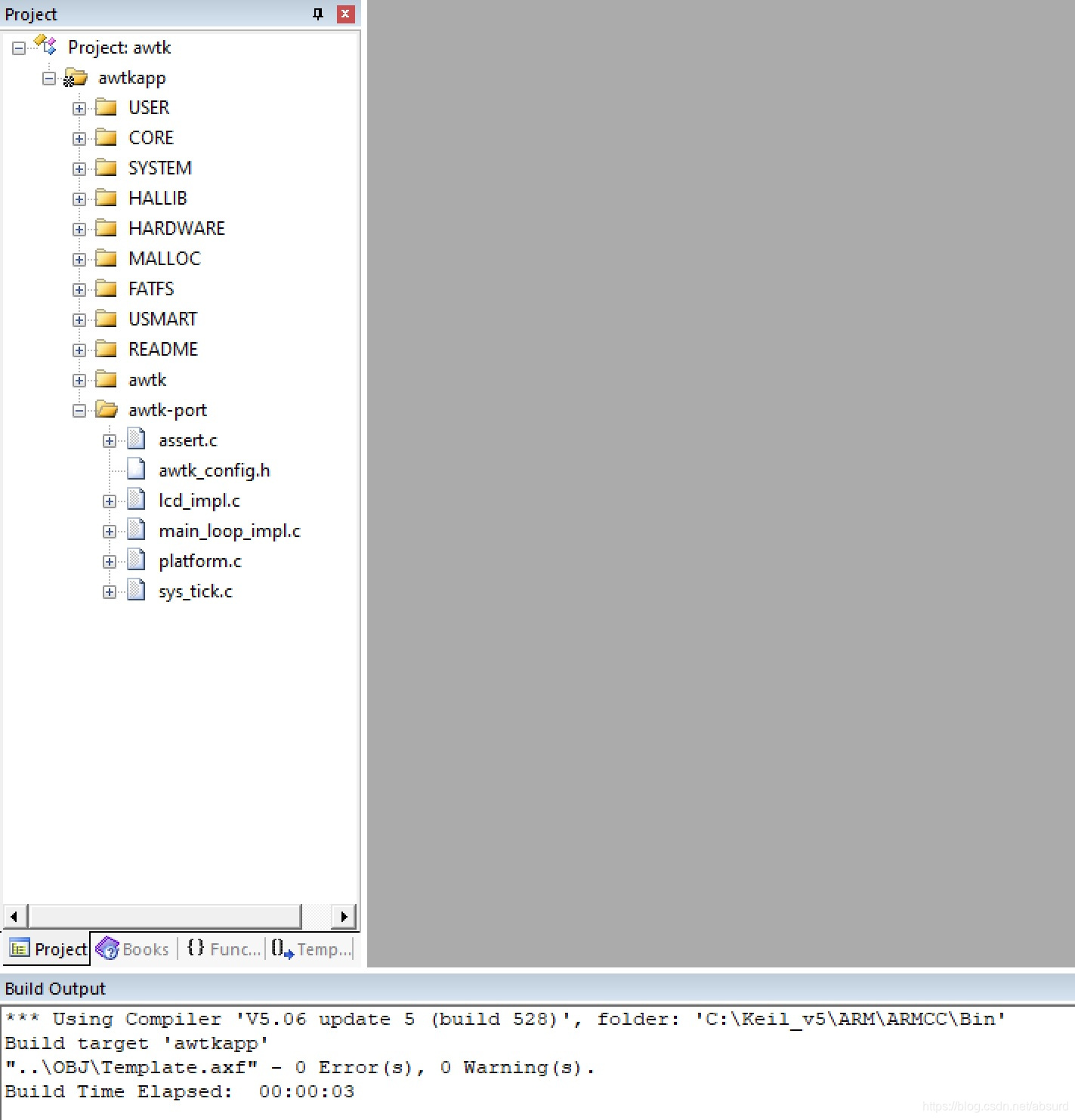

7.6. 将以上文件加入到 keil 工程：

再编译一下，发现编译成功了。当然，只是编译成功而已，并不能真正运行起来，具体移植工作，还有没开始呢。

8. 编写平台相关的代码

8.1 实现 lcd

使用 framebuffer 的 lcd 时，首先需要确定 framebuffer 的内存地址，我们可以看看 ltdc.h 里 framebuffer 的定义：

#if LCD_PIXFORMAT==LCD_PIXFORMAT_ARGB8888||LCD_PIXFORMAT==LCD_PIXFORMAT_RGB888
  u32 ltdc_lcd_framebuf[1280][800] __attribute__((at(LCD_FRAME_BUF_ADDR)));
#else
  u16 ltdc_lcd_framebuf[1280][800] __attribute__((at(LCD_FRAME_BUF_ADDR)));
#endif

从以上代码可以看出 LCD framebuffer 的地址为 LCD_FRAME_BUF_ADDR，我们用它就了，lcd_impl.c 的内容如下：

#include "ltdc.h"
#include "tkc/mem.h"
#include "lcd/lcd_mem_bgr565.h"
#include "lcd/lcd_mem_bgra8888.h"

#define FB_ADDR (uint8_t*)LCD_FRAME_BUF_ADDR

static uint8_t* s_framebuffers[2];

lcd_t* lcd_impl_create(wh_t w, wh_t h) {
  lcd_t* lcd = NULL;
  uint32_t size = w * h * lcdltdc.pixsize;

  s_framebuffers[0] = FB_ADDR;
  s_framebuffers[1] = FB_ADDR + size;

#if LCD_PIXFORMAT==LCD_PIXFORMAT_ARGB8888
  lcd = lcd_mem_bgra8888_create_double_fb(w, h, s_framebuffers[0], s_framebuffers[1]);
#else
  lcd = lcd_mem_bgr565_create_double_fb(w, h, s_framebuffers[0], s_framebuffers[1]);
#endif /*LCD_PIXFORMAT*/

  return lcd;
}

为了确保 lcd 移植代码正确，特别是颜色格式是正确的，我们写个小测序，验证一下红绿蓝三色显示正常：

#include "awtk.h"
lcd_t* lcd_impl_create(wh_t w, wh_t h);

void lcd_test(void) {
  rect_t r = rect_init(0, 0, 30, 30);
  lcd_t* lcd = lcd_impl_create(lcdltdc.width, lcdltdc.height);
  color_t red = color_init(0xff, 0, 0, 0xff);
  color_t green  = color_init(0, 0xff, 0, 0xff);
  color_t blue = color_init(0, 0, 0xff, 0xff);
  color_t gray = color_init(0x80, 0x80, 0x80, 0xff);

  while(1) {
    lcd_begin_frame(lcd, &r, LCD_DRAW_NORMAL);
    lcd_set_fill_color(lcd, gray);
    lcd_fill_rect(lcd, 0, 0, 30, 30);
    lcd_set_fill_color(lcd, red);
    lcd_fill_rect(lcd, 0, 0, 10, 10);
    lcd_set_fill_color(lcd, green);
    lcd_fill_rect(lcd, 10, 10, 10, 10);
    lcd_set_fill_color(lcd, blue);
    lcd_fill_rect(lcd, 20, 20, 10, 10);

    lcd_end_frame(lcd);
  }
}

int main(void)
{
   u32 total,free;
  u8 t=0;
  u8 res=0;

  Cache_Enable();
  MPU_Memory_Protection();
  HAL_Init();
  Stm32_Clock_Init(160,5,2,4);
  delay_init(400);
  uart_init(115200);
  usmart_dev.init(200);
  LED_Init();
  KEY_Init();
  SDRAM_Init();
  LCD_Init();
  W25QXX_Init();
   my_mem_init(SRAMIN);
  my_mem_init(SRAMEX);
  my_mem_init(SRAMDTCM);
  POINT_COLOR=RED;

  LTDC_Display_Dir(1);
  platform_prepare();
  system_info_init(0, "app", NULL);
  lcd_test();

}

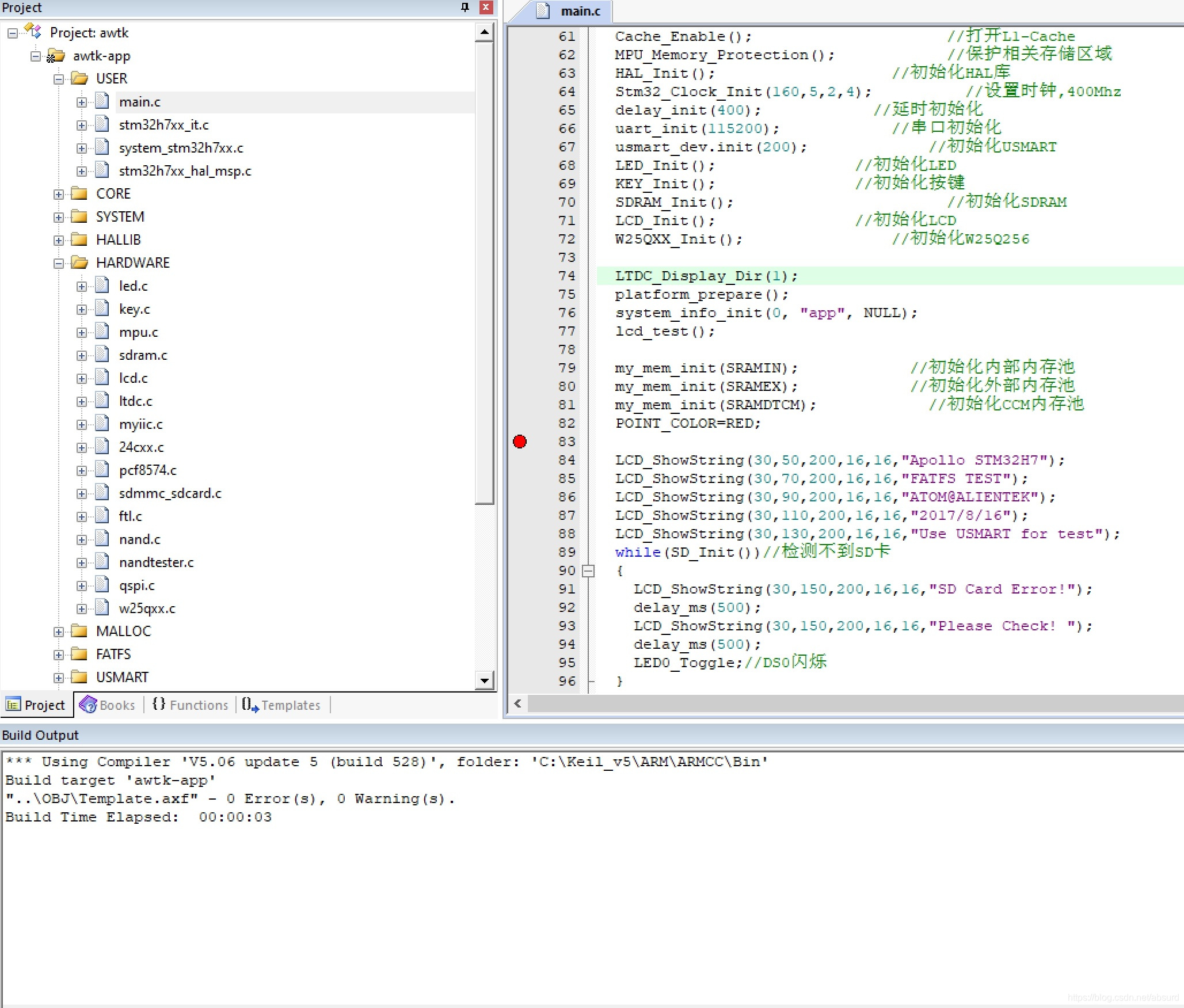

编译：

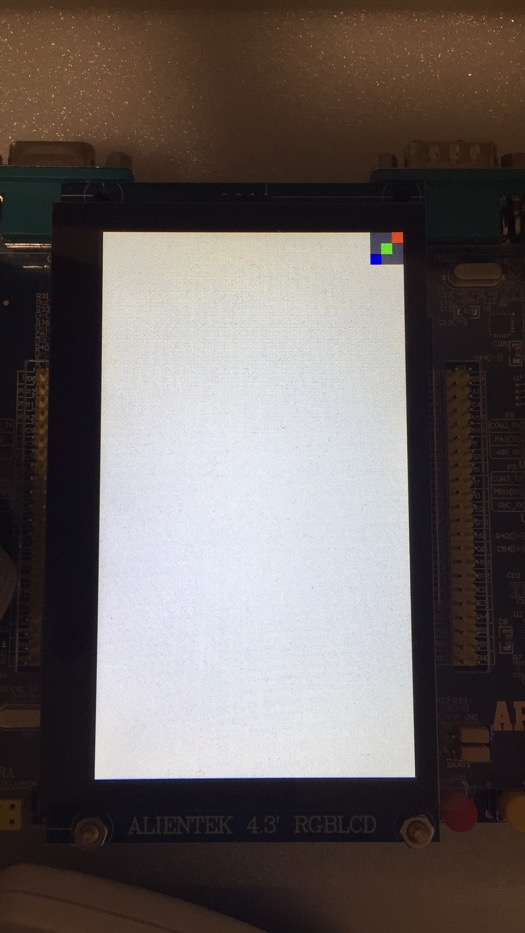

下载运行。如果开发板上出现以下界面，表示 lcd 正常工作了：

如果颜色不正常，通常是 r 和 g 通道反了，请根据具体情况，使用不同的 LCD 创建函数：

#if LCD_PIXFORMAT==LCD_PIXFORMAT_ARGB8888
  lcd = lcd_mem_bgra8888_create_double_fb(w, h, s_framebuffers[0], s_framebuffers[1]);
#else
  lcd = lcd_mem_bgr565_create_double_fb(w, h, s_framebuffers[0], s_framebuffers[1]);
#endif /*LCD_PIXFORMAT*/


8.2 初始化 systick

systick 主要用于辅助实现定时器，底层驱动我也不熟悉， 可以参考 delay_init 实现 systick 的初始化。

awtk-port/sys_tick.c

void sys_tick_init(int SYSCLK)
{
  u32 reload=SYSCLK * 1000;
  HAL_SYSTICK_CLKSourceConfig(SYSTICK_CLKSOURCE_HCLK);
  SysTick->CTRL|=SysTick_CTRL_TICKINT_Msk;
  SysTick->LOAD=reload;
  SysTick->CTRL|=SysTick_CTRL_ENABLE_Msk;
}

在主函数中调用 sys_tick_init 初始化 systick，并写个测试验证一下 systick 是否工作。

void sys_tick_init(int SYSCLK);
int systick_test(void) {
  int64_t start = get_time_ms64();
  sleep_ms(1000);
  int64_t end = get_time_ms64();
  int64_t duration = end - start;
  assert(duration == 1000);

  return duration;
}

int main(void)
{
   u32 total,free;
  u8 t=0;
  u8 res=0;

  Cache_Enable();
  MPU_Memory_Protection();
  HAL_Init();
  Stm32_Clock_Init(160,5,2,4);
  //delay_init(400);
  uart_init(115200);
  usmart_dev.init(200);
  LED_Init();
  KEY_Init();
  SDRAM_Init();
  LCD_Init();
  W25QXX_Init();
  LTDC_Display_Dir(1);

  sys_tick_init(400);
  platform_prepare();
  systick_test();
}

运行一下，如果没有触发 assert，说明 systick 没有问题了。如果有问题，请自行查找解决方案。

9. 加入应用程序及资源

现在我们来加入应用程序的代码和资源，这里我们使用 demo_ui_app.c 和 assets-1m.c，创建一个分组 awtk-app，并将下面的文件加入：

awtk/demos/demo_ui_app.c
awtk/demos/assets-1m.c

如下图所示：

修改 main.c，调用 gui 入口函数：

#include "awtk.h"

extern void sys_tick_init(int SYSCLK);
extern int gui_app_start(int lcd_w, int lcd_h);

int main(void)
{
   u32 total,free;
  u8 t=0;
  u8 res=0;

  Cache_Enable();
  MPU_Memory_Protection();
  HAL_Init();
  Stm32_Clock_Init(160,5,2,4);
  //delay_init(400);
  uart_init(115200);
  usmart_dev.init(200);
  LED_Init();
  KEY_Init();
  SDRAM_Init();
  LCD_Init();
   W25QXX_Init();
  LTDC_Display_Dir(1);

  sys_tick_init(400);

  gui_app_start(lcdltdc.width, lcdltdc.height);

  return 0;
}

10. 问题诊断

编译运行，发现屏幕没有反应。不要惊讶，事情通常没有这么顺利的，根据以前的经验，问题有两个来源：

• 栈空间不够。
• 堆空间不够。

10.1 调整 Stack_Size

STM32H743 的 Stack_Size 是在文件 startup_stm32h743xx.s 中定义的，我们把它从 1K 改为 32K:

; Amount of memory (in bytes) allocated for Stack
; Tailor this value to your application needs
; <h> Stack Configuration
;   <o> Stack Size (in Bytes) <0x0-0xFFFFFFFF:8>
; </h>

Stack_Size      EQU     0x00008000

10.2 调整 Heap_Size

把 MEM1_MAX_SIZE 调小一点，否则全局变量不够用。

//#define MEM1_MAX_SIZE			448*1024
#define MEM1_MAX_SIZE			100*1024

其它内存大小，请根据需要自行调整。

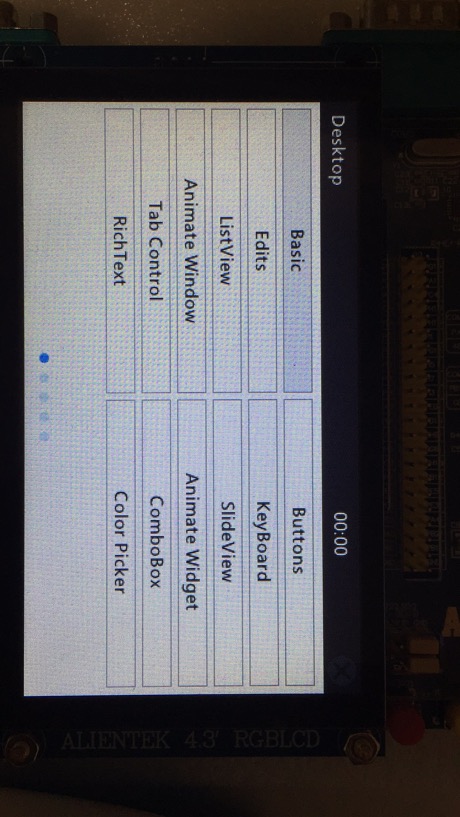

重新编译运行，显示正常了：

11. 实现输入事情

11.1 实现按键事件

按键事件通过 platform_disaptch_input 分发。这块开发板，只有 4 个按键公应用程序使用，我们把它映射到 tab、return 和 f3 几个键上，方便在没有触屏的情况下，也可实现 demoui 窗口之间的导航。

#define MAX_KEYS_NR 4
static bool_t s_key_pressed[MAX_KEYS_NR];
static int s_key_map[MAX_KEYS_NR] = {
  TK_KEY_TAB,/*move focus*/
  TK_KEY_RETURN,/*activate*/
  TK_KEY_F3/*back*/
};

static ret_t platform_disaptch_key_events(main_loop_t* loop) {
  uint8_t value = KEY_Scan(0);

  if(value > 0) {
    int key = value - 1;
    s_key_pressed[key] = TRUE;
    main_loop_post_key_event(loop, TRUE, s_key_map[key]);
  } else {
    int i = 0;
    for (i = 0; i < MAX_KEYS_NR; i++) {
      if(s_key_pressed[i]) {
        s_key_pressed[i] = FALSE;
        main_loop_post_key_event(loop, FALSE, s_key_map[i]);
      }
    }
  }

  return RET_OK;
}

static ret_t platform_disaptch_input(main_loop_t* loop) {
  platform_disaptch_key_events(loop);

  return RET_OK;
}

11.2 实现触屏事件

从下面的例子中，我们可以拿到触摸屏的驱动代码。

4，程序源码、2，标准例程-HAL 库版本、实验 31 触摸屏实验、HARDWARETOUCH

我们把摸屏的驱动代码加入到项目中：

• 加入相关文件。
• 增加 include 路径。
• 调用初始化代码。

加触屏事件转换为 AWTK 的 pointer 事件：

static ret_t platform_disaptch_touch_events(main_loop_t* loop) {
  int x = 0;
  int y = 0;

  tp_dev.scan(0);

  x = tp_dev.y[0];
  y = lcdltdc.height - tp_dev.x[0];

  if (tp_dev.sta & 1) {
    if (x < lcdltdc.width && y < lcdltdc.height) {
      main_loop_post_pointer_event(loop, TRUE, x, y);
    }
  } else {
    main_loop_post_pointer_event(loop, FALSE, x, y);
  }

  return RET_OK;
}

static ret_t platform_disaptch_input(main_loop_t* loop) {
  platform_disaptch_key_events(loop);
  platform_disaptch_touch_events(loop);

  return RET_OK;
}

运行测试，发现读不到触屏事件，仔细分析后，发现是前面去掉了 delay_init，导致 delay 函数无效。

重新实现一个简化版的 delay 函数（我对底层不懂，是否正确请自行判断）：

static u32 fac_us=0;

void delay_init(u16 SYSCLK)
{
  fac_us=SYSCLK;
}

void delay_us(u32 nus)
{
  u32 ticks;
  u32 told,tnow,tcnt=0;
  u32 reload=SysTick->LOAD;
  ticks=nus*fac_us;

  told=SysTick->VAL;
  while(1)
  {
    tnow=SysTick->VAL;
    if(tnow!=told)
    {
      if(tnow<told)tcnt+=told-tnow;
      else tcnt+=reload-tnow+told;
      told=tnow;
      if(tcnt>=ticks)break;
    }
  };

}

void delay_ms(u16 nms)
{
  delay_us((u32)(nms*1000));
}

编译运行，一切正常。

12. 支持 RTOS（腾讯 TinyOS)

• 加入 tencentos 相关文件。

..TencentOSarcharmarm-v7mcommon	os_cpu.c
..TencentOSarcharmarm-v7mcommon	os_fault.c
..TencentOSarcharmarm-v7mcortex-m7armccport_c.c
..TencentOSarcharmarm-v7mcortex-m7armccport.h
..TencentOSarcharmarm-v7mcortex-m7armccport_config.h
..TencentOSarcharmarm-v7mcortex-m7armccport_s.S
..TencentOSkernelcore	os_event.c
..TencentOSkernelcore	os_global.c
..TencentOSkernelcore	os_mmblk.c
..TencentOSkernelcore	os_mmheap.c
..TencentOSkernelcore	os_mutex.c
..TencentOSkernelcore	os_pend.c
..TencentOSkernelcore	os_robin.c
..TencentOSkernelcore	os_sched.c
..TencentOSkernelcore	os_sem.c
..TencentOSkernelcore	os_sys.c
..TencentOSkernelcore	os_task.c
..TencentOSkernelcore	os_tick.c
..TencentOSkernelcore	os_time.c
..TencentOSkernelcore	os_timer.c
..TencentOSkernelpm	os_pm.c
..TencentOSkernelpm	os_tickless.c
..TencentOSkernelcore	os_barrier.c
..TencentOSkernelcore	os_binary_heap.c
..TencentOSkernelcore	os_bitmap.c
..TencentOSkernelcore	os_char_fifo.c
..TencentOSkernelcore	os_completion.c
..TencentOSkernelcore	os_countdownlatch.c
..TencentOSkernelcore	os_mail_queue.c
..TencentOSkernelcore	os_message_queue.c
..TencentOSkernelcore	os_priority_mail_queue.c
..TencentOSkernelcore	os_priority_message_queue.c
..TencentOSkernelcore	os_priority_queue.c
..TencentOSkernelcore	os_ring_queue.c
..TencentOSkernelcore	os_rwlock.c
..TencentOSkernelcore	os_stopwatch.c
..TencentOSTOS-CONFIG	os_config.h

• 增加包含的路径：

..TencentOSarcharmarm-v7mcommoninclude;..TencentOSarcharmarm-v7mcortex-m7armcc;..TencentOSkernelcoreinclude;..TencentOSkernelhalinclude;..TencentOSkernelpminclude;..TencentOSTOS-CONFIG

• 在 stm32h7xx_it.c 中删除 PendSV_Handler

#if 0
/**
  * @brief  This function handles PendSVC exception.
  * @param  None
  * @retval None
  */
void PendSV_Handler(void)
{
}

#endif

• 移除 rawsys_tick_handler.c、cond_var_null.c 和 mutex_null.c

• 增加下列文件到 awtk-port

awtksrcplatforms
awfs_os.c
awtksrcplatforms	osmutex.c
awtksrcplatforms	os
tos.c
awtksrcplatforms	ossemaphore.c
awtksrcplatforms	os	hread.c
awtksrcplatformscommon
tos.h
awtksrcplatformscommonsys_tick_handler.c

• 修改 main.c，在线程中启动 AWTK

#include "tkc/thread.h"
#include "platforms/common/rtos.h"

extern void sleep_ms(int ms);
extern void sys_tick_init(int SYSCLK);
extern ret_t platform_prepare(void);
extern void systick_enable_int(void);
extern int gui_app_start(int lcd_w, int lcd_h);

void* awtk_thread(void* args) {
  gui_app_start(lcdltdc.width, lcdltdc.height);

  return NULL;
}

static ret_t awtk_start_ui_thread(void) {
  tk_thread_t* ui_thread = tk_thread_create(awtk_thread, NULL);
  return_value_if_fail(ui_thread != NULL, RET_BAD_PARAMS);

  tk_thread_set_priority(ui_thread, 3);
  tk_thread_set_name(ui_thread, "awtk");
  tk_thread_set_stack_size(ui_thread, 0x8000);

  return tk_thread_start(ui_thread);
}

int main(void)
{
   u32 total,free;
  u8 t=0;
  u8 res=0;

  Cache_Enable();
  MPU_Memory_Protection();
  HAL_Init();
  Stm32_Clock_Init(160,5,2,4);
  delay_init(400);
  uart_init(115200);
  usmart_dev.init(200);
  LED_Init();
  KEY_Init();
  SDRAM_Init();
  LCD_Init();
  W25QXX_Init();
  LTDC_Display_Dir(1);
  sys_tick_init(400);

  tp_dev.init();

  platform_prepare();

  rtos_init();
  awtk_start_ui_thread();
  rtos_start();

  return 0;
}

编译运行，一切正常。

GUI 线程的栈不小于 0x8000，否则可能出现莫名奇妙的错误。

13. 加入 FATFS 访问 SD 卡

有时需要从 SD 卡加载资源，或者把数据存储到 SD 卡中，此时需要让 AWTK 支持 FATFS。awtk-fs-adapter 提供了对 FATFS。awtk 文件系统的包装，只需要把它加入进来即可。

• 下载 awtk-fs-adapter 到 awtk-stm32h743iitx-tencentos 目录

git clone https://github.com/zlgopen/awtk-fs-adapter.git

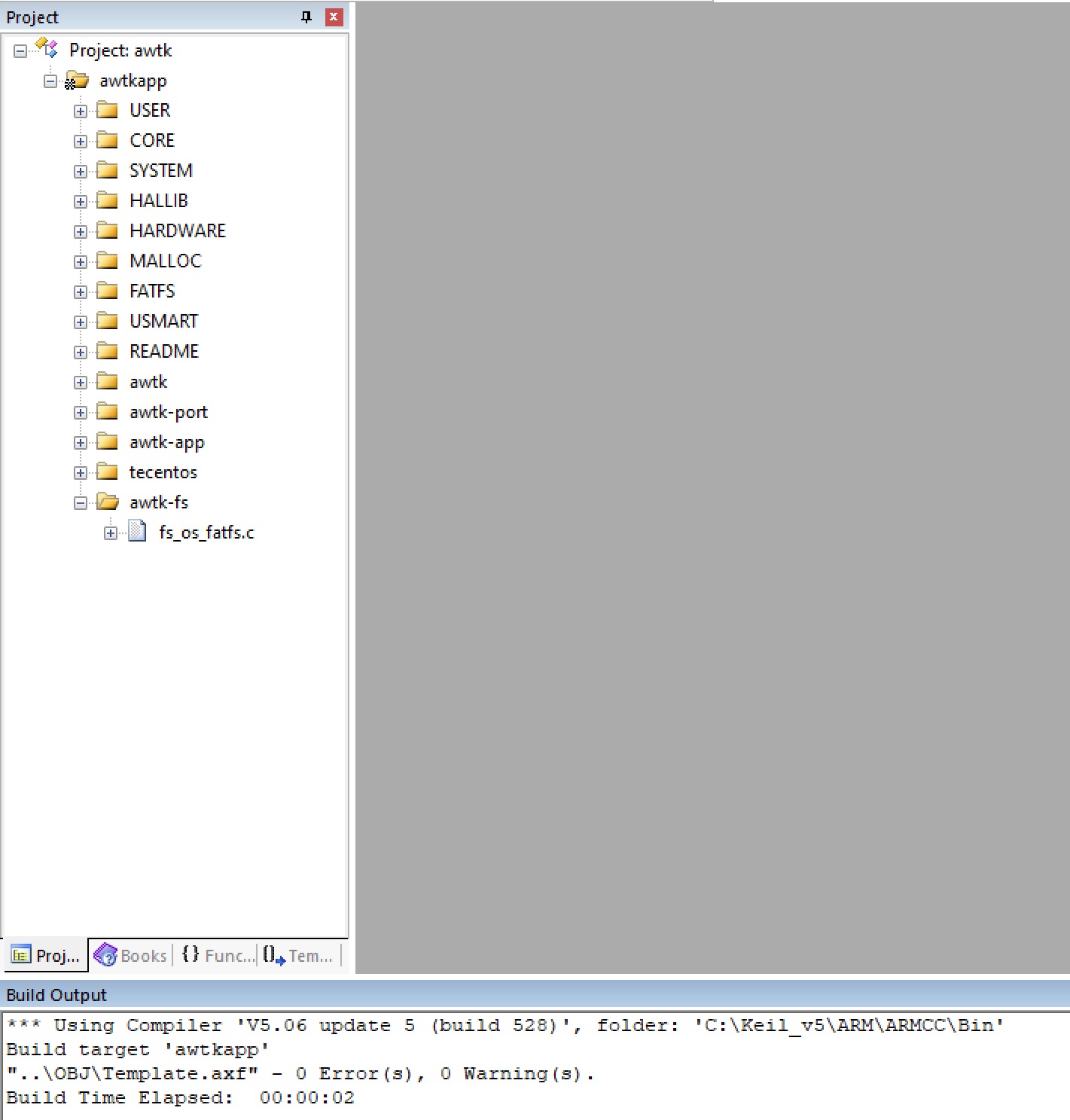

• 从工程中删除：srcplatforms awfs_os.c

• 加入 awtk-fs-adaptersrcfs_os_fatfs.c

• 修改 ffconf.h

#define FF_FS_RPATH		2

• 修改 ff.h

如果系统提供的 FATFS 版本够新，则无需此步。

typedef DIR FF_DIR;

• 在 main.c 中增加一些测试：

int main(void)
{
  Cache_Enable();
  MPU_Memory_Protection();
  HAL_Init();
  Stm32_Clock_Init(160,5,2,4);
  delay_init(400);
  uart_init(115200);
  usmart_dev.init(200);
  LED_Init();
  KEY_Init();
  SDRAM_Init();
  LCD_Init();
  W25QXX_Init();
  LTDC_Display_Dir(1);
  sys_tick_init(400);

  tp_dev.init();

  platform_prepare();


  LCD_ShowString(30,130,200,16,16,"check sdcard");
  while(SD_Init())
  {
    LCD_ShowString(30,150,200,16,16,"SD Card Error!");
    delay_ms(500);
    LCD_ShowString(30,150,200,16,16,"Please Check! ");
    delay_ms(500);
  }
  LCD_ShowString(30,130,200,16,16,"check sdcard ok");

  FTL_Init();
  exfuns_init();
  f_mount(fs[0],"0:",1);

  fs_test(os_fs());

  rtos_init();
  awtk_start_ui_thread();
  rtos_start();

  return 0;
}

编译运行，测试通过。

14. 从 SD 卡加载资源

• 准备资源数据

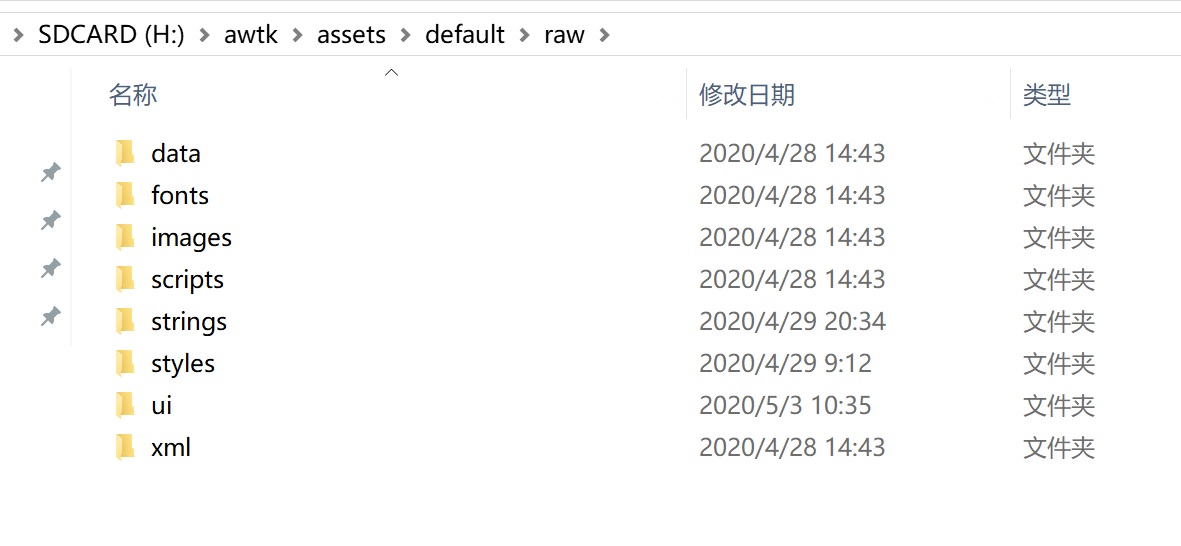

用 release 脚本将资源和可执行文件拷贝到独立目录，然后将其中的 assets 目录拷贝到 SD 卡的 awtk 目录中 (release 目录）。如下图所示：

python scripts/release.py demoui.exe

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-JRFlxIfh-1588839912055)(images/sdcard_1.jpg)]

将 SD 卡弹出，并插入到开发板中。修改 main.c，加一行测试代码，重新编译运行。

  f_mount(fs[0],"0:",1);
  assert(file_exist("0://awtk/assets/default/raw/fonts/default.ttf"));

如果没有触发 assert，表示能够正确访问资源。

• 修改配置支持从文件系统加载资源

修改 awtk-port/awtk_config.h，定义以下几个宏：

/**
 * 如果支持从文件系统加载资源，请定义本宏。
 *
 */
#define WITH_FS_RES 1

/**
 * 如果代码在 flash 中，而资源在文件系统，请定义本宏指明资源所在的路径。
 *
 */
#define APP_RES_ROOT "0://awtk/"

重新编译运行，我们可以发现 RO-data 有明显减少：

前（仅供参考）：

Program Size: Code=584346 RO-data=987002 RW-data=2152 ZI-data=34194296

后（仅供参考）：

Program Size: Code=593450 RO-data=516062 RW-data=3444 ZI-data=34194540

编译运行，一切正常（请用最新代码）。

如果遇到问题，请在 awtk/src/base/asset_loader_default.c 中的 load_asset 函数设置断点，看看资源有没有正确加载（确认路径是否正确）。
turn 0;
}

编译运行，测试通过。

14. 从 SD 卡加载资源

• 准备资源数据

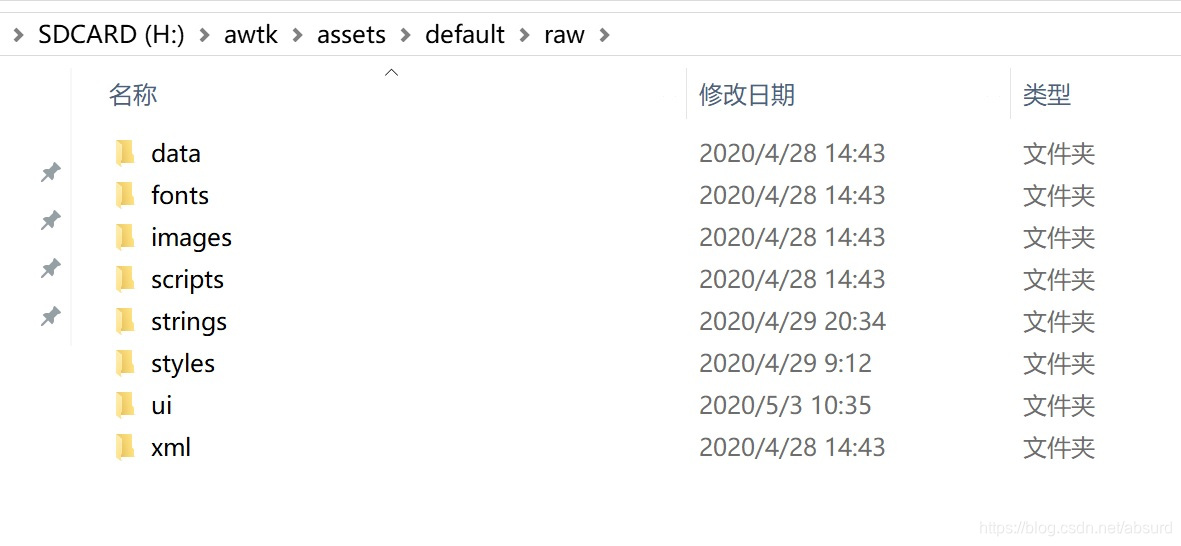

用 release 脚本将资源和可执行文件拷贝到独立目录，然后将其中的 assets 目录拷贝到 SD 卡的 awtk 目录中 (release 目录）。如下图所示：

python scripts/release.py demoui.exe

将 SD 卡弹出，并插入到开发板中。修改 main.c，加一行测试代码，重新编译运行。

  f_mount(fs[0],"0:",1);
  assert(file_exist("0://awtk/assets/default/raw/fonts/default.ttf"));

如果没有触发 assert，表示能够正确访问资源。

• 修改配置支持从文件系统加载资源

修改 awtk-port/awtk_config.h，定义以下几个宏：

/**
 * 如果支持从文件系统加载资源，请定义本宏。
 *
 */
#define WITH_FS_RES 1

/**
 * 如果代码在 flash 中，而资源在文件系统，请定义本宏指明资源所在的路径。
 *
 */
#define APP_RES_ROOT "0://awtk/"

重新编译运行，我们可以发现 RO-data 有明显减少：

前（仅供参考）：

Program Size: Code=584346 RO-data=987002 RW-data=2152 ZI-data=34194296

后（仅供参考）：

Program Size: Code=593450 RO-data=516062 RW-data=3444 ZI-data=34194540

编译运行，一切正常（请用最新代码）。

如果遇到问题，请在 awtk/src/base/asset_loader_default.c 中的 load_asset 函数设置断点，看看资源有没有正确加载（确认路径是否正确）。
