         GPIO,意为通用输入/输出端口，根据它们可以读取端口的高低电平或者读入引脚状态。S3C2410芯片共有117个I/O端口，共分为8组：A～H。分别为：GPA、GPB…GPH。端口的输入输出功能可以通过设定特定的端口值来肯定。

             控制s3c2410的GPIO端口的寄存器有3类，分别是GPxCON、GPxDAT、GPxUP (x=A～H)：

             GPxCON:GPIO控制寄存器，可以设置选定GPIO口的输入输出方式和功能。GPA组的23个端口比拟特别，只能是输出方式。GPACON的每一位对应一个引脚，当某位为0时，对应引脚为输出端口，否则为复用功能。

         GPBGPH端口的GPxCON寄存器使用方法分歧，每两位控制一个引脚，00时为输入I/O口，01时为输出I/O口，10时为复用功能，11保留。

             GPxDAT:此引脚用于读写引脚的状态，即端口数据。当引脚配置为输出时，给该寄存器某位写1，则对应引脚输出高电平，写0输出低电平。当引脚配置为输出时，读该寄存器可以失掉端口电平状态。

            GPxUP:该寄存器可以设置引脚是否使用上拉电阻，某位为0时对应引脚使用上拉电阻，某位为1时不使用上拉电阻。注意：GPA组没有GPxUP寄存器，即没有上拉电阻。

    每日一道理
如果只看到太阳的黑点，那你的生活将缺少温暖；如果你只看到月亮的阴影，那么你的生命历程将难以找到光明；如果你总是发现朋友的缺点，你么你的人生旅程将难以找到知音；同样，如果你总希望自己完美无缺，假设你的这一愿望真的能如愿以偿，那么你最大的缺点就是没有缺点。

        1、作甚上拉电阻、下拉电阻：

       上拉电阻                                               下拉电阻



        上拉电阻是针对NPN来说的，下拉电阻是针对PNP来说的！不管是上拉电阻还是下拉电阻都是为了使集电极有肯定的电位！

        比如对NPN来说，当不用上拉电阻的时候，若基集为正，则导通，集电极为0。但当基集为0，则截止，此时集电极是悬空的，电位没法肯定！一旦加了上拉电阻，当导通的时候，集电极为0，当截止的时候，集电极为正。

       PNP也一样，导通的时候集电极为正，截止的时候集电极为0。

       2、GPIO端口配置方法：

       单个引脚的操纵无非就三种情况：输出高低电平，检测引脚状态，中断。对引脚的操纵一般是通过特定寄存器的配置完成。

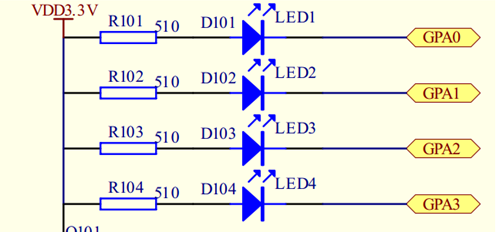

    如图，根据LED 的硬件电路图，实现点亮LED：

#define	GPFCON	(*(volatile unsigned long *)0x56000050)
#define	GPFDAT	(*(volatile unsigned long *)0x56000054)

#define	GPF4_out	(1<<(4*2))
#define	GPF5_out	(1<<(5*2))
#define	GPF6_out	(1<<(6*2))
#define	GPF7_out	(1<<(7*2))

void  wait(volatile unsigned long dly)
{
	for(; dly > 0; dly--);
}

int main(void)
{
	unsigned long i = 0;

	GPFCON = GPF4_out|GPF5_out|GPF6_out|GPF7_out;	// 将LED1-4对应的GPF4/5/6/7三个引脚设为输出

	while(1){
		wait(30000);
		GPFDAT = (~(i<<4));	 	// 根据i的值，点亮LED1~4
		if(++i == 8)
			i = 0;
	}

	return 0;
}
